ZS型塑料振动筛分机
ZS型塑料振动筛分机
特点：
1.连续生产，自动分级筛选。
2.封闭结构，无粉尘溢散。
3.噪音低。
4.体积小，安装简单，操作和维护方便。
5.启动迅速，停车极平稳。
6.筛网利用率高，不易睹眼，更换丝网易。
工作原理
振动筛由电动机的运转，使振动器产生激振，通过弹簧连接,使参振部分成复旋形振动，此振动轨迹是一种复杂的空间立体曲线，该曲线在水平投影为一圆形，在两垂直面上的投影均为椭圆形（即上下、左右、倾斜三维运动）。调节振动器上下旋转重锤块的相位角，可改变筛面物料的运动轨迹，当上下重锤块重叠，相们角在０度时，物料从中以向外辐散；当重锤块的相位角在９０度时，物料向中心聚拢。
主要技术数据
|
型 号 |
ZS-500 |
ZS-600 |
ZS-800 |
ZS-1000 |
ZS-1200 |
ZS-1500 |
ZS-2000 |
|
直径(mm) |
500 |
600 |
800 |
1000 |
1200 |
1500 |
2000 |
|
有效筛面(m2) |
0.195 |
0.28 |
0.5 |
0.785 |
1.130 |
1.77 |
3.4 |
|
层 数 |
1——4层 |
||||||
|
振动频率(Hz) |
1400 |
||||||
|
筛网目数(孔/时) |
5目---325目(4mm---0.043mm) **21mm |
||||||
|
电机功率(KW) |
1.1 |
1.1 |
1.5 |
1.5 |
2.2 |
3.0 |
4.0 |
|
单层重量(Kg) |
140 |
160 |
190 |
230 |
260 |
320 |
400 |
|
外型尺寸(单层mm) |
600*700 |
700*800 |
920*1070 |
1120*1260 |
1320*1480 |
1640*1800 |
2140*2300 |

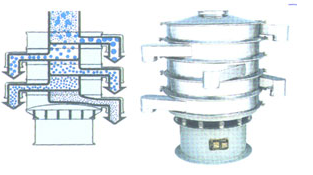

分级筛选模拟图
筛选范围广
ZS型系列振动筛分机对任何颗粒、细粉、浆液、粘液一定范围内均可筛选。筛分粉类**细可至500目或0.028mm，过滤液体类**小可至5微米。分级筛, 选，可筛一至五层筛网，能同时进行二至六个等级的分选或过滤。出料口位置可沿圆周360°任意改变.

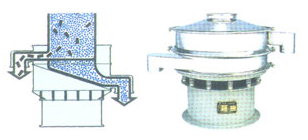

高效率精确筛分
全封闭结构，粉末不飞扬、液体不泄露、网孔不堵塞、筛分物料自动排出、闸门型结构使物料在筛面上充分筛分，精度高，处理量大，设备可安装到任何所需位置，不需固定，便于移动。
特色与优势
固-液过滤能把各类浆液中的非溶性物质迅速地清除。筛网架分离式结构，更换筛网简单方便，且增加筛网使用寿命。网架结构无死角，易清洗或消毒。不同的使用要求，可以选用不锈钢或碳钢两种材质。压式网架设计，3-5分钟筛网更换即可完成，换网用2人即可。

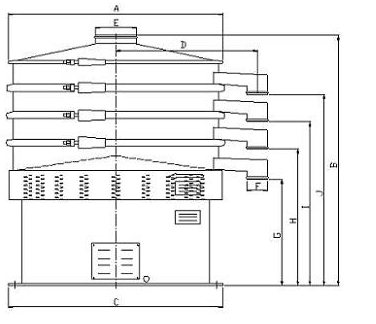

外形安装尺寸
|
Type |
ф500 |
ф600 |
ф800 |
ф1000 |
ф1200 |
ф1500 |
ф2000 |
|
A |
ф540 |
ф640 |
ф860 |
ф1060 |
ф1260 |
ф1560 |
ф2060 |
|
B |
950 |
950 |
950 |
935 |
1101 |
1201 |
1250 |
|
1065 |
1065 |
1078 |
1063 |
1221 |
1321 |
1390 |
|
|
1180 |
1180 |
1206 |
1191 |
1341 |
1441 |
1530 |
|
|
C |
ф600 |
ф720 |
ф880 |
ф1035 |
ф1200 |
1300 |
ф1580 |
|
D |
430 |
480 |
580 |
690 |
790 |
970 |
1280 |
|
E |
ф120 |
ф180 |
ф200 |
ф250 |
ф280 |
ф280 |
ф300 |
|
F |
ф80 |
ф80 |
ф125 |
ф125 |
ф150 |
ф180 |
ф200 |
|
G |
690 |
690 |
520 |
520 |
550 |
550 |
570 |
|
H |
805 |
805 |
675 |
675 |
705 |
705 |
890 |
|
I |
920 |
920 |
795 |
795 |
825 |
825 |
1040 |
|
J |
1035 |
1035 |
915 |
915 |
945 |
945 |
|
