XF系列卧式沸腾干燥机

创建时间：2026-08-14 15:55

넶浏览量：0

ꁆ ꁇ

概述

● 沸腾干燥，又称流化床，它是由空气过滤器、加热器、沸腾床主机，旋风分离器、布袋除尘器、高压离心风机、操作台组成，由于干燥物料的性质不同，配套除尘设备时，可按需要考虑，可同时选择旋风分离器、布袋除尘器，也可选择其中一种，一般来说比重较大的如冲剂及颗粒物料干燥只需选择旋风分离器，比重较轻的小颗粒状和粉状物料需配套布袋除尘器，并备有气力送料装置及皮带输送机供选择。

● 本设备有连续型与间隙式两种操作方式。

● 蒸气、电、热风炉均可配用(按用户要求配套)。

原理

沸腾干燥器是利用经过滤后的洁净空气，经热交换器的对流换热,使空气温度上升到一定值进入主机分风筒，经阀片分配进入沸腾器，湿物料从加料器进入干燥器。由于风压作用，物料在干燥器内形成沸腾状态，使热空气与物料进行充分接触，增强了传热传质过程，在较短的时间内促使物料中的水份蒸发分离。物料干燥后由排料口排出，废气由沸腾床顶部排出，经旋风除尘器和布袋除尘器回收固体粉料后排空。本设备一般进行负压操作。

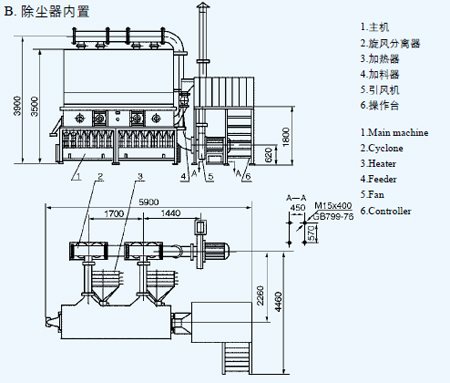

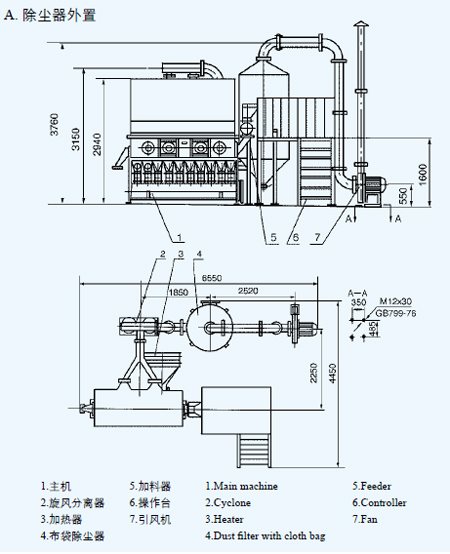

工艺流程图

应用

适应于医药药品、化工原料、食品、粮食加工、饲料的干燥作业。如；原料药、压片颗粒、中药冲剂、保健食品、饮料冲剂、玉米胚芽、饲料、塑料树脂、柠檬酸和其它粉粒状物料的干燥除湿。适用物料粒径一般为0.1~6mm，**粒径为0.5~3mm。

技术参数型号规格	XF0.25-1 （原XF10）	XF0.25-2 （原XF20）	XF0.25-3 （原XF30）	XF0.25-6	XF0.3-2	XF0.3-4	XF0.3-6	XF0.3-8	XF0.3-10	XF0.4-4	XF0.4-6
床层面积 m2	0.25	0.5	1.0	1.5	0.6	1.2	1.8	2.4	3.0	1.6	2.4
干燥能力 (kg H2O/h)	10-15	20-25	30-45	52-75	～30	42-60	63-90	84-120	105-150	56-80	84-120
风机功率 kw	5.5	7.5	15	22	7.5	18.5	30	37	48	30	37
进风温度 (℃)	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140
物料温度 (℃)	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60
外形尺寸（主机） L×H×W（m）	1×0.6× 3.35	2×0.6× 3.35	4×0.6× 3.35	6×0.6× 3.35	2×0.7× 3.4	4×0.7× 3.4	6×0.7× 3.4	8×0.7× 3.4	10×0.7× 3.4	4×1× 3.58	6×1× 3.58
占地面积（m2）	18	25	35	40	25	38	45	56	70	18	56

技术参数型号规格	XF0.4-8	XF0.4-10	XF0.4-12	XF0.5-4 （原XF50）	XF0.5-6	XF0.5-8	XF0.5-10	XF0.5-12	XF0.5-14	XF0.5-16	XF0.5-18
床层面积 m2	3.2	4.0	4.8	2.0	3.0	4.0	5.0	6.0	7.0	8.0	9.0
干燥能力 (kg H2O /h)	112-160	140-200	168-240	70-100	105-150	140-200	175-250	210-300	245-350	280-400	315-450
风机功率 kw	48	70	70	30	48	70	105	140	147	169	197
进风温度 (℃)	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140
物料温度 (℃)	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60
外形尺寸（主机） L×H× W（m）	8×1× 3.58	10×1× 3.58	12×1× 3.58	4×1.2× 4.1	6×1.2× 4.1	8×1.2× 4.1	10×1.2× 4.1	12×1.2× 4.1	14×1.2× 4.1	16×1.2× 4.1	18×1.2× 4.1
占地面积（m2）	74	82	96	50	70	82	100	140	180	225	268
